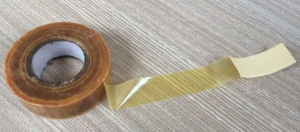

油性漆绸采用电工用丝绸（绝缘纺）均匀地浸以油性绝缘清漆，经烘干而成。它
具有一定的电气性能和机械性能。可在105℃温度下长期适用。适用于作电机、电器中要
求高介电性能的薄层扎绝缘或衬垫绝缘。 技术要求：
2210的技术要求如表1
序号 | 指标名称 | 指标 |
|
| 标准长度50-1，100-1M，每卷不应多于两段，每段长度应大于10M。幅宽不小于850MM，一卷中宽度应一致，可直切斜切成宽度15±0.5、20±0.5、25±0.5MM。宽度100MM以上时，偏差为±1%。斜切带搭接长度不大于25MM，厚度见表2 |
2 | 外观 | 漆膜均匀、无气泡、折痕、损伤和影响使用的杂质。开卷时漆膜不应由于粘结而损伤。带盘切割整齐，不脱盘。 |
3 | 热塑性 | 漆绸试样卷于温度70±2℃经24h热处理后，漆绸层间不粘结，漆膜不从底绸上脱落 |
4 | 抗张力 | 符合表3规定 |
5 | 体积电阻率，Ω. m, 不小于 | 常态时：1.0×1011;105±2℃时;1.0×108;受温潮24h后；1.0×108 |
6 | 经向收缩率,105±2℃6h后.%.不大于 | |
7 | 工频击穿电压 | 符合表4规定 |
表2
标称厚度，mm | 允许偏差，mm |
0.08、0.10 | ±0.010 |
0.12、0.15 | ±0.015 |
表3
标称厚度mm | 拉伸强度N/10mm宽，不小于 | |||||||
径向 | 纬向 | 45°向 | 标定延伸率6%时张力.N | |||||
中值 | 最低值 | 中值 | 最低值 | 中值 | 最低值 | 中值 | 最大张力 | |
0.08 | 22 | 16 | 15 | 10 | 15 | 10 | 2~10 | 11 |
0.10 | 24 | 18 | 17 | 12 | 17 | 12 | 2~12 | 14 |
0.12 | 25 | 20 | 18 | 14 | 18 | 14 | 3~12 | 14 |
0.15 | 30 | 24 | 22 | 18 | 22 | 18 | 3~14 | 17 |
