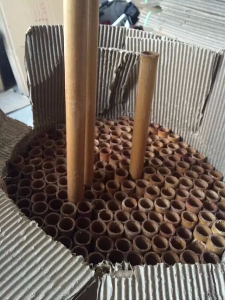

酚醛纸管

详细说明

1、酚醛纸层压管定义与用途
　　本产品是由绝缘卷绕纸浸渍酚醛树脂，经加热卷压烘焙固化而成的，具有高的介电性能，适用于电器设备中作绝缘结构零部件，并可在变压器油中使用。

2、酚醛纸层压管技术要求

2.1 外观
　　表面应平整，不允许有起层、气泡起棱等缺陷，内壁允许有不影响垂直耐电压的轻微皱纹，气泡及芯模压痕等。端面应切割整齐，壁厚13mm以上者其端面允许有轻微裂痕。
2.2 主要性能指标
表1：性能指标

序号	项目名称	单位	试验方法	指标
序号	项目名称	单位	试验方法	内径 5mm～25mm	内径 25mm以上
1	密度	g/cm³	GB/T5132	≥1.03	≥1.10
2	吸水率	%	GB/T5132	-	见表2
3	热稳定性（24h）	℃	JB/T3172	120	120
4	抗弯强度	N/mm²	JB/T3172	≥50.0	≥60.0
5	抗压强度	N/mm²	GB/T5132	≥50.0	≥60.0
6	介质损耗因数，50Hz时	-	GB/T3172	≤0.03	≤0.03
7	垂直层向耐电压于（90+2）℃ 变压器油中耐压5min 壁厚：1.5mm～2.5mm 2.5mm～3.5mm 3.5mm～4.5mm 4.5mm～6.0mm 6.0mm～9.0mm	kV/mm	GB/T1408.1 （JB/T3172中5.11条）	≥8.5 ≥8.0 ≥7.0 ≥6.5 ≥6.0	≥8.5 ≥8.0 ≥7.0 ≥6.5 ≥6.0
8	平行层向耐电压于（90+2）℃ 变压器油中耐压5min	kV	GB/T5132 （JB/T3172中5.12条）	20	25
9	表面耐电压受潮后，于常态空气中耐压 1 min	kV	GB/T5132 （JB/T3172中5.13条）	12	12

表2：吸水率指标

壁厚（mm）	1.5	3	5	7	10	13
吸水率（%）	10	8	6	5	4	3
